QW系列潛水排污泵安裝形式

（1）自動耦合式安裝

在這種安裝形式中，泵與耦合裝置相連，耦合底座固定于泵坑底部（在建設污水坑時，先預埋好地腳螺絲，使用時將耦合底座固定即可），泵可在導軌（導桿）中上下移動；當泵放下時，耦合裝置自動地與耦合底座耦合，而提升時泵與耦合底座自動脫落。這種方式可根據(jù)用戶要求配備液位開關、中間端子箱及自動保護控制柜。

（2）QW系列潛水排污泵安裝形式圖及其耦合式安裝尺寸表

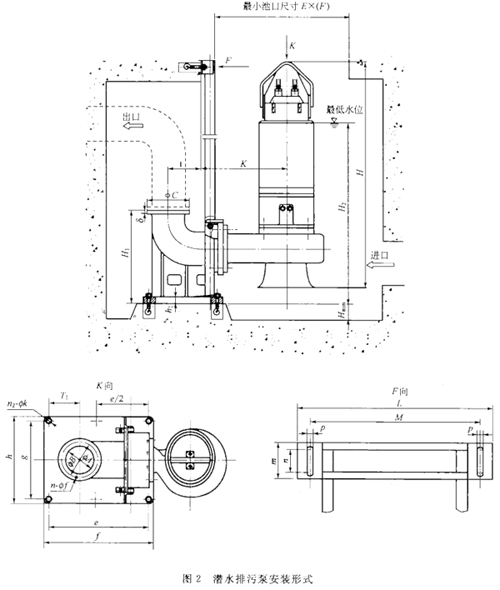

潛水排污泵安裝形式如圖2所示，QW系列潛水排污泵耦合式安裝尺寸如表2所列。
